德国 Schlesinger 爆破片 B10R4500 技术解析应用指导
产品概述：B10R4500 爆破片
B10R4500 是一款双向爆破片（Bidirectional Rupture Disc），专为高精度、高频率压力波动系统设计，具备正负压均可响应、零泄漏、快速动作等核心特点。其应用覆盖气体、液体、气液混合介质等复杂工况。
作为 Schlesinger B 系列中的***型号，B10R4500 特别适用于对安全冗余要求极高的系统，例如超高纯气体输送、精密化学反应、高压电池舱、军用容器等领域。
结构与工作原理

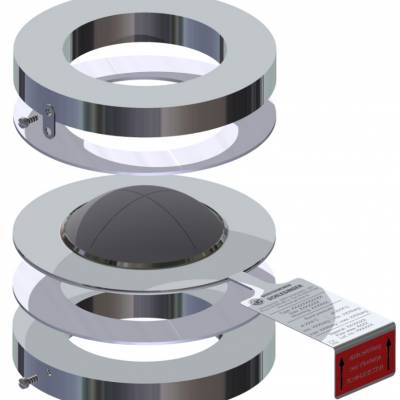

1. 结构形式
对称拱形结构（Reverse-acting symmetric dome）
中心凹陷拱形设计，具备双向承压能力，适应正压或负压爆破需求。
双预刻槽（Dual scored design）
上下对称的预刻槽确保在正压或负压条件下都能沿特定路径快速裂开，响应方向明确，可靠性极高。
多层金属复合片材结构（Multi-layer Laminate Metal Foil）
内部主爆破层、缓冲层与防腐涂层组合结构，提升耐用性、耐腐蚀性和长时间稳定性。
密封边缘圈（Sealing ring integrated）
外缘加装密封圈，***在高频压力波动下仍具零泄漏密封性能，特别适用于无旁通安全阀的系统。
2. 工作原理
当系统压力升高并超过设定爆破值时，预刻槽引导爆破片沿控制裂纹迅速断裂，从而释放系统压力。
由于为双向响应设计，在出现真空或负压吸引时，也能向相反方向动作，保护容器不被压瘪或吸爆。
爆破动作过程无移动部件，反应时间小于1毫秒，确保高可靠性。
四、核心技术参数
| 项目 | 技术指标范围 |
|---|---|
| 爆破压力范围（双向） | ±0.2 bar ～ ±80 bar（取决于尺寸与材质） |
| 尺寸规格 | DN20 ～ DN300（特殊尺寸可定制） |
| 响应时间 | ＜1 毫秒 |
| 适用介质 | 气体、液体、蒸汽、气液混合物 |
| 操作压力比（Operating Ratio） | 高达 95% |
| 温度适应性 | -196℃ ～ +550℃（依据材料） |
| 安装形式 | 平面夹持式（Standard Clamp Design） |
| 爆破精度 | ±5% ～ ±10%（依据EN *** 4126标准） |
| 密封性 | 达到氦气检测等级（<1x10?? mbar·L/s） |
材料选择与耐腐蚀性
B10R4500 支持多种金属与涂层材料组合，以适应不同介质腐蚀特性：
爆破层材质：
不锈钢（316L）
Inconel 625
哈氏合金 C276
镍材、Monel、钽材
钛合金（特别适用于强腐蚀性气体）
密封垫与包覆材质（可选）：
PTFE（聚四氟乙烯）包覆
PVDF（聚偏二氟乙烯）
石墨涂层或金属铂层（用于超纯系统）
